ドアハンドル部品とその構造の完全ガイド

ドア ハンドル アセンブリは、ハンドルまたはノブ、ローズまたはエスカッション プレート、スピンドル、ラッチ ボルト、ストライク プレート、およびさまざまな内部機構を含む、いくつかの相互依存する部品で構成されており、それぞれが操作性、安全性、美観において特定の役割を果たします。 すべてのドアハンドル部品を名前と機能で理解することは、自信を持って修理し、正確な交換部品を注文し、DIY で取り付けを成功させ、情報に基づいて購入を決定するために不可欠です。このガイドでは、単純なパッセージ セットから複雑なほぞ穴ロックセットまで、すべての主要なタイプのドア ハンドルの完全な構造をカバーしています。

ドアハンドルの部品を理解することが重要な理由

ほとんど ドアハンドル 動作の固さ、フィッティングの緩み、ラッチの位置のずれ、ロックの不具合などの故障は、アセンブリ内の各コンポーネントの役割を理解していれば、専門家の助けなしでも診断して解決できます。

米国だけでも、ドアハードウェア市場の価値は超過しています 年間38億ドル 、住宅所有者や不動産管理者は毎年何百万ものドアハンドルを交換または修理しています。しかし、住宅改修の返品に関する調査によると、ドアのハードウェアの交換品の大部分は適合していないか、正しく取り付けられていないことがわかっています。そのほとんどの理由は、購入者が交換するものの構造を理解していなかったことが原因です。

ドアハンドルは単一のコンポーネントではありません。最も単純な通路レバーであっても、少なくとも 8 つの異なる要素が含まれています。 ドアハンドル部品 、それぞれが正確な公差に従って製造されています。各部品の名前、位置、材質、機能を理解すると、混乱を招くハードウェアの通路の選択が、情報に基づいた自信のある選択に変わります。

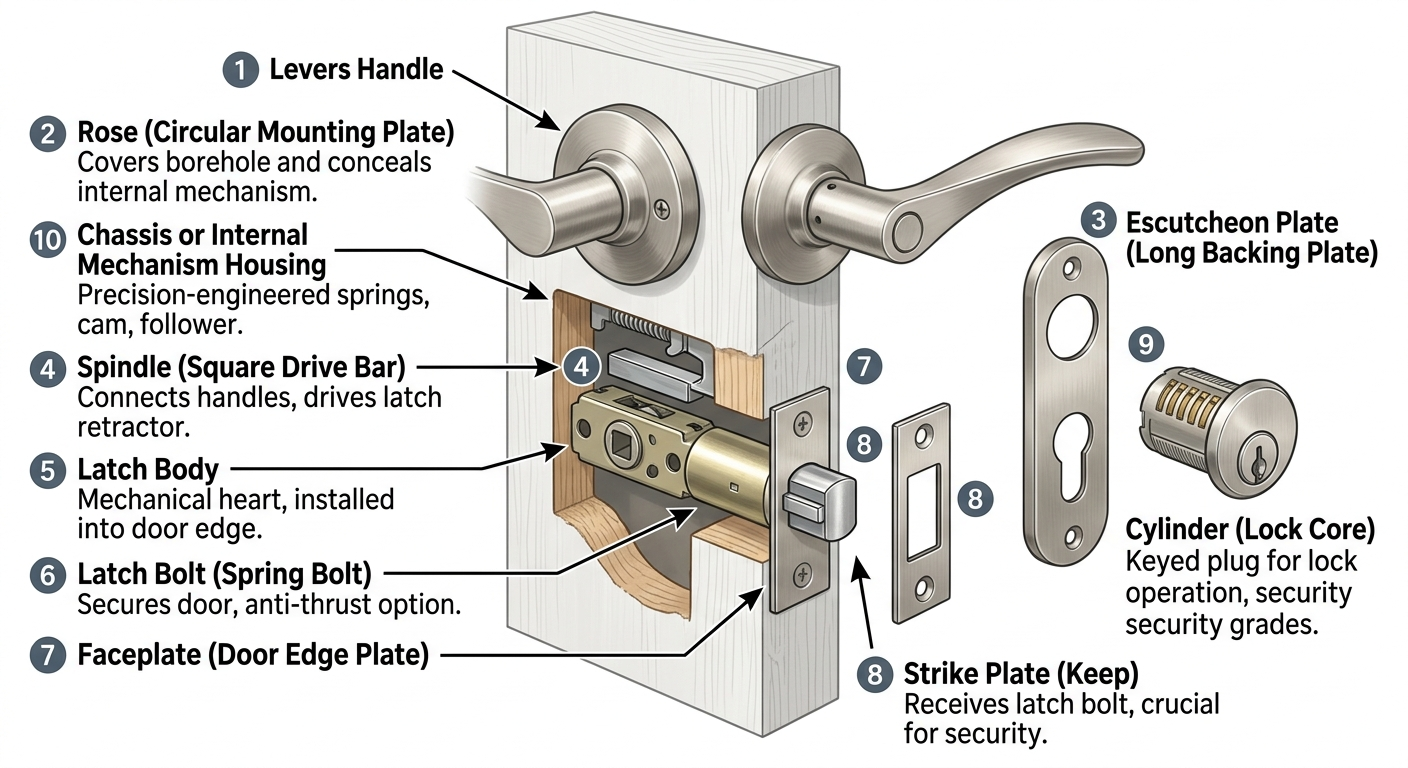

ドアハンドルのコア部品: 完全な解剖学的構造

すべてのドア ハンドル アセンブリは、スタイル、ブランド、価格帯に関係なく、ラッチを操作してドアを固定するために連携して動作する基本コンポーネントの共通セットを共有しています。

1. ハンドルまたはノブ (グリップ要素)

ハンドルまたはノブは主要なユーザー インターフェイス コンポーネントであり、握って操作する部分です。一番目立つのは ドアハンドル部分 そして通常は第一の美的選択です。レバー ハンドルは現代の主流の形状で、静止状態では下向きに角度が付けられており、下に押すとラッチ ボルトが引き込まれます。ノブは球形または円筒形で、操作するには握って回転させる必要があります。ドアプルは、押して操作するドアに使用される固定された回転しないハンドルです。

ハンドルの寸法は標準化されています。ほとんどの住宅用レバー ハンドルの寸法は標準化されています。 長さ4～5インチ 一方、商用グレードのレバーハンドルは、あDA (アメリカ障害者法) のアクセシビリティ要件に準拠するために、5 ～ 6.5 インチ延長することができます。この要件では、使用可能なグリップの長さは最低 4 インチが義務付けられています。材質のオプションには、真鍮、亜鉛合金 (ザマック)、ステンレス鋼、アルミニウム、ダイカスト鉄が含まれており、それぞれに独特の重量、耐久性、仕上げの特徴があります。

2. ザ・ローズ（円形取付板）

バラは、レバーハンドルとドア面の間にある円形または四角形の装飾板です。その主な機能は、ドアのボアホールを覆い、内部機構シャーシを隠すことです。バラは典型的には、 直径 2.25 ～ 2.75 インチ (57 ～ 70 mm) 住宅用ハードウェア用。これらは、隠し通しボルト (最も一般的で安全な方法) またはスピンドル ハウジングの溝にクリップされるスナップフィット リングのいずれかによってドアに固定されます。

バラの輪郭 (面一、隆起、ドーム型) は、美観とドア表面からのハンドルのクリアランスの両方に影響します。盛り上がったローズにより、レバー操作時の指の隙間が広がります。これは、ハンドル位置に隣接して表面にモールディングが施されたドアや装飾パネルが付いているドアでは特に重要です。

3. エスカッションプレート（ロングバッキングプレート）

エスカッション プレート (バックプレートまたはロング プレートとも呼ばれる) は、レバー ハンドル機構と鍵穴またはロック シリンダーの両方を 1 つの一体化されたプレートに収容するローズの細長いバージョンです。エスカッションは、2 つの別々のローズ プレートではなく、単一の統合された視覚要素を示し、下部のラッチ ボア穴と上部のロック シリンダーを覆います。エスカッションはほぞ穴ロックアセンブリの標準であり、当時のスタイルや建築グレードのハードウェアによく見られます。標準エスカッションプレートの寸法はおよそ 高さ7～9インチ、幅2.5～3インチ。 .

4. スピンドル（スクエアドライブバー）

スピンドルは、ドアの中心を通過し（ラッチ機構を介して）、一方のハンドルをもう一方のハンドルに接続する四角形の断面の金属棒です。ハンドルが操作されると、スピンドルが回転し、ラッチ本体内のラッチ リトラクターを駆動します。スピンドルの寸法は互換性にとって重要です。標準的な住宅用スピンドルのサイズは次のとおりです。 8mm×8mm角 ヨーロッパおよび多くの国際市場では、メーカーによって異なるスピンドル サイズ (通常は 5/16 インチ平方または 3/8 インチ平方) が使用されています。スピンドルの長さもドアの厚さに一致する必要があります。35 ～ 45 mm の標準ドアには 70 mm のスピンドルが使用されますが、厚いドアには延長されたスピンドルまたは長さ調整可能なスピンドルが必要です。

5. ラッチ本体 (管状またはほぞ穴)

ラッチ本体はドア ハンドル アセンブリの機械の心臓部であり、ドアの端に取り付けられ、ラッチ ボルトとその引き込み機構が含まれています。ハンドル システム アーキテクチャ全体を定義する 2 つの主要な構成で利用できます。

• 管状ラッチ: ドア面に開けられた 1 つの円形のボアホールを通して取り付けられる円筒形のユニット。ドアの端には別の小さな穴が開けられます。住宅建築で最も一般的な形式。チューブ径は次のように規格化されています。 57 mm (2 1/4") ほとんどの市場で。内部リトラクターはスピンドルによって直接駆動されます。
• ほぞ穴ラッチ/ロック: ドアの端に彫刻または配線されたほぞ穴 (ポケット) に取り付けられた、より大きな長方形のケース。ラッチ ボルトと通常はデッドボルトも単一の統合ユニットに含まれています。ほぞ穴ケースの寸法はおよそ 幅65mm×高さ130～165mm 住宅グレードでは、商業用の高耐久バージョンでは大幅に大きくなります。

6. ラッチボルト（スプリングボルト）

ラッチ ボルトは、ドアの端から突き出たバネ仕掛けの三角形または四角形のボルトで、ストライク プレートと係合してドアを閉じた状態に保持します。傾斜した先端面 (「ランプ」) により、ボルトがストライク プレートのリップに対して内側にカム動作することでドアが閉じることができ、その後、スプリングによってドアがストライク ホールに前方にスナップされます。ラッチ ボルトは、標準構成とセキュリティ構成で使用できます。 標準住宅用ラッチボルト 突出量は約 12 ～ 14 mm で、アンチスラスト ラッチ ボルトはクレジット カードのシミング攻撃に耐えるように強化されており、強化されたアンチピッキング面と 14 ～ 18 mm の深いスローを備えています。

7. フェイスプレート (ラッチフェイスプレートまたはドアエッジプレート)

フェイスプレートは、ドアの端にある平らな金属プレートで、そこからラッチ ボルトが突き出ています。ドアの端にネジ止めされており、ラッチのボアホールの端を保護しながら、すっきりとした仕上がりの外観を提供します。標準の面板は、平面 (スクエアエッジ ドアの場合) または曲面/半径型 (半径エッジ ドアの場合) のいずれかです。フェースプレートは、適切な位置合わせのためにストライクプレートと一致する必要がある前端の寸法も決定します。ステンレススチールと真鍮のフェイスプレートが標準です。耐火ラッチ アセンブリは、火災状態で膨張してドアの隙間を密閉する膨張性ストリップを備えたスチール製フェイスプレートを使用します。

8. ストライクプレート（キープ）

ストライク プレートは、ラッチ ボルト (およびロックセットのデッドボルト) を受けるドア フレーム枠に取り付けられた強化金属プレートです。ドアを閉めたときにラッチボルトが入る凹んだポケットまたはボックスが付いています。ストライクプレートはセキュリティ上最も重要なものの 1 つです ドアハンドル部品 — 1/2 インチのネジで固定された標準のビルダーグレードのストライク プレートは、キックイン攻撃に対する最小限の抵抗しか提供しませんが、構造フレームに届く 3 インチ (75 mm) ネジを備えた頑丈なセキュリティ ストライク プレートは、ドアのキックインに対する抵抗を 1 倍増加させることができます。 3～5× 、セキュリティ組織によるテストによると。ラッチの耐久性と騒音低減のために、フラット ストライクよりもボックス ストライク (ポケットが深い) が推奨されます。

9. シリンダー（ロックコア）

ロッキング ドア ハンドル セットでは、シリンダーは正しいキー プロファイルを回転運動に変換してロック機構を動作させるキー付きプラグです。一般的なシリンダー形式には次のものがあります。 ピンタンブラーシリンダー (スプリング式ドライバーとキーピンを使用する最も普及している住宅用タイプ)、ディスク保持シリンダー (より安全性が高く、高品質のほぞ穴錠に使用)、およびカムロック (キャビネットと引き戸の金具に使用)。シリンダーのセキュリティは、ヨーロッパの EN 1303 (グレード 1 ～ 6) や米国の ANSI/BHMA A156.5 などの規格によって評価されています。グレード 6 EN 1303 シリンダーの耐久性 150 kg のドリル力、150 Nm のトルク攻撃、および 100 回のピッキング試行 標準化されたテストで。

10. シャーシまたは内部機構のハウジング

各ローズプレートの背後には内部シャーシがあります。これは、スプリング、カム、フォロア、およびハンドルの動きをラッチの後退に変換し、ハンドルを水平の静止位置に戻すリターン機構を含む精密設計のハウジングです。スプリング リターン機構は、使用頻度の高いドアで最も頻繁に摩耗するコンポーネントの 1 つです。商用グレードのドアハンドルは、最低でも定格が定められています。 250,000 動作サイクル ANSI/BHMA グレード 1 規格に基づく耐久性があり、住宅用グレード 2 のハンドルは 400,000 サイクル、プレミアム グレード 1 は 1,000,000 サイクルと評価されています。

ハンドル タイプ別のドア ハンドル部品: デザイン間での変更点

ドア ハンドル アセンブリに含まれる特定の部品は、通路セット、プライバシー セット、エントリー セット、ほぞ穴錠のいずれであるかによって大幅に異なります。これらの違いを理解することで、高価な購入ミスを防ぐことができます。

表 1: コンポーネントの有無ごとに比較したドア ハンドル セットのタイプ (ラッチ ボルト、ロック シリンダー、プライバシー ボタン、デッドボルト)。各構成に含まれるドア ハンドルの部品とその一般的な用途を示します。

ドアハンドル部品の材質: 材質の選択が耐久性と仕上げに与える影響

各ドア ハンドル部品の製造材料は、その機械的耐久性、耐食性、重量、仕上げ品質の保持、および長期的な所有コストに直接影響します。

表 2: 代表的な用途別の一般的なドア ハンドル部品の材質、機械的耐久性、耐食性、重量、および長期仕上げ保持品質の比較。

ドアハンドル部品の重要な測定: 寸法を正しく測定する

ドアハンドル部品を交換する際、不適合を引き起こす最も一般的な原因は、不正確な寸法です。交換部品を購入する前に、3 つの寸法を確認する必要があります。

バックセット距離

バックセットは、ドアの端 (ラッチ面板が設置されている場所) から、スピンドルが通過するドア面を通るボアホールの中心までの水平距離です。この測定により、ドアの端に対するハンドルの位置が決まります。標準的な住宅用バックセットは次のとおりです。 2⅜インチ（60 mm）および2¾インチ（70 mm） 。ほとんどの管状ラッチは両方に対応できるように調整できますが、ほぞ穴ラッチは製造時に固定されています。間違ったバックセットを使用すると、ハンドルがドアの端に近づきすぎる (安全上の危険が生じる) か、遠すぎる (フェイスプレートに見苦しい隙間が残る) ことになります。

ボア穴径

フェイスボアホールはシャーシまたは管状ラッチ機構を受け入れます。北米の標準ボア径は、 2⅛インチ（54mm） 、ヨーロッパのドアは一般的に を使用します。 72mm 管状ラッチ用のボアホール。エッジ穴（ラッチ本体用）は次のように標準化されています。 25～32mm ラッチのタイプにより異なります。購入する前に、ハンドルセットのシャーシ直径がドアの既存のボアホールと一致していることを必ず確認してください。ボアホールを拡大するのは簡単ですが、縮小するにはフィラープレートまたは新しいドアセクションが必要です。

中心間距離（PZ測定）

ほぞ穴ロック アセンブリおよびエスカッション プレート ハンドルでは、PZ 測定 (Pfeilzentrum、または「矢印の中心」) は、スピンドルの中心とシリンダの中心の間の垂直距離を指します。この測定は、ほぞ穴ロックのエスカッション プレートとハンドルを交換する場合に重要です。一般的な PZ 測定は次のとおりです。 72mm, 92 mm, and 110 mm 。間違った PZ 距離でエスカッションを購入すると、スピンドル穴または鍵穴のいずれかがドア内部のほぞ穴ケースとずれた状態になります。

よくあるドアハンドル部品の故障とその診断方法

ほとんど door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• 操作後にハンドルが水平に戻らない： シャーシ内のリターンスプリングが疲労または破損しています。これは、頻繁に使用される室内ドアで最も一般的な機械的故障です。スプリングは消耗品です。低価格のハードウェアでは、シャーシ全体の交換が必要になる場合があります。高品質のハードウェアの場合、交換用スプリングは別売りです。
• ハンドルを操作してもラッチボルトが後退しない： スピンドルが楕円形に磨耗しているか（繰り返しのトルクによって四角形の断面が失われている）、シャーシ内部のフォロワーの四角い穴が丸くなっているか、ラッチ リトラクター スプリングが破損しています。ハンドルを取り外し、スピンドルとラッチの係合を直接テストして確認します。
• ドアがラッチで閉まらない / ラッチが跳ね返る: ストライクプレートの位置がずれています。ラッチボルトの軌道から垂直にずれているか、ラッチを完全に投げ込むには凹みが浅すぎます。通常、打板の位置を 2 ～ 3 mm 調整すると、この問題は解決します。または、ラッチボルトのバネが弱くなり、ボルトを十分に突き出すことができなくなります。
• ハンドルまたはバラが緩んでいる場合: バラをドアに固定している通しボルトが時間の経過とともに緩んでしまいました。これは、ネジ付き金属シャーシではなく、プラスチック製のアンカーにボルトが直接ねじ込まれる場合によく見られます。通常、通しボルト (通常はローズ カバーを取り外してアクセスします) を締めることで問題が解決します。永久的な固定のために、プラスチック製のアンカーを金属製のネジ付きインサートに置き換えます。
• キーは回りますがロックがかかりません: ロックシリンダーのカムがほぞケース内のデッドボルトアクチュエーターから外れているか、テールピース（シリンダーカムとロック機構の間の接続ピン）がせん断されています。これにはシリンダーを交換するか、ほぞ穴の場合はロック本体全体を交換する必要があります。

ドアハンドル部品に関するよくあるご質問

Q: ドアハンドルについている小さなプレートは何と呼ばれますか?

レバーハンドルまたはノブのすぐ後ろにある小さな円形のプレートは、 バラ （バラプレートやバラカバーも）。この板を一枚の化粧板でハンドル機構と鍵穴の両方を覆うように長くしたものを「化粧板」といいます。 エスカッション またはバックプレート。どちらも同じ主な機能を果たします。固定金具とドア面のボアホールを隠しながら、ハンドルとドア表面の間に完成した装飾的な移行部を提供します。

Q: ドア ハンドル スピンドルを交換する必要があるかどうかはどうすればわかりますか?

スピンドルは、長年のトルクサイクルにより正方形の断面が磨耗して円形または楕円形になった場合、交換が必要です。確認するには: ハンドルを取り外し、スピンドルの端を調べます。角が鋭い 90° の角度ではなく明らかに丸くなっている場合、またはスピンドルがラッチ フォロアの穴内で過度にぐらつく場合は、交換が必要です。摩耗したスピンドルは最も効率的な交換です。ラッチまたはハンドル セット全体を交換するのに比べて費用は非常に安く (標準的な交換用スピンドルの場合は通常 1 ～ 5 ドル)、ラッチ本体自体が損傷していなければ完全な機械的機能が回復します。

Q: ほぞ穴ロックとチューブラッチの違いは何ですか?

A 管状ラッチ は、ドア面にある 1 つの丸いボア穴を通して取り付けられる、バネ仕掛けのラッチ ボルトのみを含む単純な円筒形のユニットです。ラッチのみを操作します。必要に応じて、別個のデッドボルトによってセキュリティ ロックが提供されます。あ ほぞ穴ロック これは、ドアの端にある彫りの深いポケットに取り付けられる大きな長方形のケースで、ラッチ ボルト、デッドボルト、多くの場合はプライバシー スニブがすべて 1 つの統合ユニットに収められています。ほぞ穴ロックは安全性と耐久性が大幅に優れていますが、より複雑な取り付けが必要で、価格も高くなります。通常、同等の管状ラッチ ハードウェアのコストの 3 ～ 8 倍です。

Q: ドアハンドルのセット全体を交換せずに、シリンダーだけを交換できますか?

はい、ほとんどの場合、そうです。玄関ドアハンドルセットおよびほぞ穴ロックのロックシリンダーは、ハンドルハードウェアとは独立して取り外しおよび交換できるように設計されています。これは、「ドアハンドル」と呼ばれます。 リシリンダー 操作。シリンダーを交換するには、通常、ローズまたはエスカッションを取り外し、ドアの端からアクセスできるシリンダー固定ネジを緩め、シリンダーを引き出します。交換用シリンダーは、既存のシリンダー形式 (ユーロプロファイル、楕円形、またはノブシリンダー) と一致し、ロック機構に係合する正しいカム長さを備えている必要があります。再シリンダーは標準的なセキュリティ アップグレードであり、ハードウェアを完全に交換するよりもコストが大幅に低くなります。

Q: 一部のドア ハンドルには 2 つのバラがあり、他のドア ハンドルにはエスカッション プレートが付いているのはなぜですか?

2 つの別々のバラと 1 つのエスカッション プレートのどちらを選択するかは、主に美しさのためですが、基礎となるロック機構も反映しています。 2 つの別々のバラ 管状ラッチ機構を備えた通路セット、プライバシー セット、およびエントリー セットで使用されます。各バラは独立してボアホールの片側を覆います。あ シングルエスカッションプレート ハンドル機構とロックシリンダーの両方を 1 つの統合された視覚要素でカバーしており、ほぞ穴ロックセット、当時のスタイルのハードウェア、およびプレミアムな現代デザインと建築的に関連付けられています。エスカッション プレートは、より劇的な装飾的な効果を可能にし、ドアのハードウェアがデザイン ステートメントとなる建築グレードのプロジェクトでよく見られます。

Q：ダミードアハンドルセットとは何ですか、またどこが違うのですか？

ダミー ドア ハンドル セットには、目に見える外側の部品 (ハンドルとバラ) のみが含まれており、ラッチ本体、スピンドル、内部機構は含まれていません。ハンドルは固定 (回転不可) で、バラの後ろに隠されたネジでドアの表面に直接固定されています。ダミー セットは、二つ折りドア パネル、ワードローブ ドア、フレンチ ドア ペアの固定リーフなど、ラッチを必要としないドアに使用されます。これらは、必要のない機能的なラッチ機構のコストや設置の複雑さを伴うことなく、家全体で一致するハンドルセットの視覚的な連続性を提供します。

結論: より賢明な決定のためにドアハンドルの部品を理解する

完全な解剖学的構造を理解する ドアハンドル部品 — グリップ要素からローズ、スピンドル、ラッチ本体、フェイスプレート、ストライクプレート、シリンダー、内部シャーシに至るまで — 住宅所有者、建築業者、指定者に、正確な修理の決定、正確な交換購入、自信を持った設置の選択を行うための知識を提供します。

ドアハンドルアセンブリのすべてのコンポーネントには、特定の機能、標準化された寸法、および定義された性能特性があります。ストライクプレートは不法侵入に対する安全性を決定します。ラッチ ボルトは、ドアがどの程度確実に閉じられた状態を維持するかを決定します。シリンダーはピッキングや穴あけに対する耐性を決定します。ハンドルの素材と仕上げは、寿命と見た目の美しさを左右します。これらの決定はいずれも単独で行うべきではありません。完全なアセンブリが意図したとおりに機能するためには、各部品が他の部品やドアの構造と一致している必要があります。

摩耗したスピンドルを交換する場合、ビルダーグレードのストライクプレートをセキュリティモデルにアップグレードする場合、建築プロジェクトに適合するエスカッションを調達する場合、あるいは単にハンドルが緩む原因を診断する場合でも、このガイドの解剖学の知識は、ハンドルを最初から正しく行うための基礎となります。
